階段昇降機の製品情報

B型屋外曲がり階段用

特徴

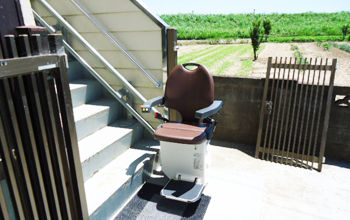

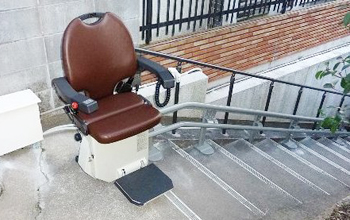

屋外の曲がり階段用モデル 屋外の曲がり階段用モデル

屋外の曲がり階段用モデル
ほとんどの階段形状に設置することが可能で、シートカラーは2色から選択出来ます。屋外対応製品のため、風雨にさらされても耐え得る防滴加工が施されているので、長くご使用頂けます。
完全な雨ざらしで、屋根がない屋外階段に有効な階段昇降機。レールは各現場ごとの階段に合せて製作を行うため、自由度が高く複雑な階段形状にも対応が可能です。

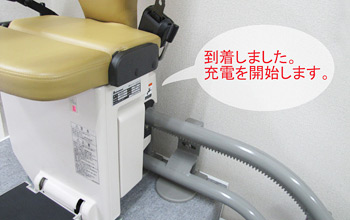

音声アナウンス機能搭載

音声アナウンス機能搭載
屋外曲がり階段用では、始動時や停止時に音声アナウンスで作動状態をお知らせする機能が標準で搭載されています。操作状態も分かり易く、ご利用される方も安心して使うことが出来ます。

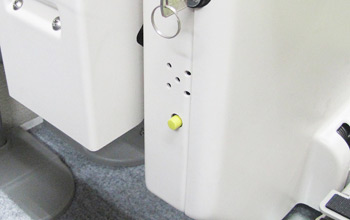

オートパワーオフ機能で省エネ

オートパワーオフ機能で省エネ
定められた充電ポイント以外の位置で、10分以上停止状態の場合は自動的に電源が切れ、バッテリーの劣化・消耗を抑えます。本体側面(上階側)にある復帰スイッチ(黄色)を押すことで、通常モードに切り替わります。

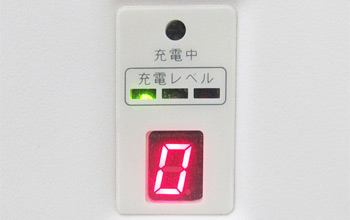

状態を表示するディスプレイ搭載

状態を表示するディスプレイ搭載
階段昇降機の本体正面には、充電状況や故障状態を表示するためのディスプレイが搭載されています。もし故障した場合には、視覚的に分かり易いエラー番号が表示されるので、原因特定に役立ちます。

安全性

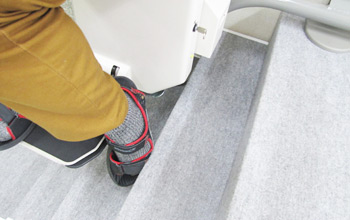

障害物検知機能

障害物検知機能
足が不自由な方などがご利用時に足を挟むなどした場合、障害物検知スイッチにより階段昇降機が自動的に停止します。万が一、走行途中の階段上に障害物があった時なども安全です。

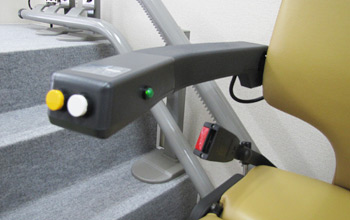

簡単操作の肘掛けスイッチ

簡単操作の肘掛けスイッチ
椅子の肘掛け先端部分には、ご利用する方が自身で操作するための押釦があります。進行方向の釦を押し続けることで階段昇降機は作動します。安全面を考慮し、釦から指を離せばすぐ停止をします。

オプション

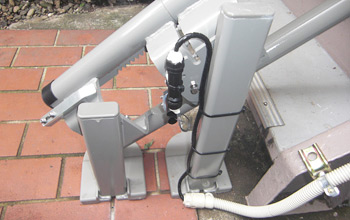

追加充電ポイント

追加充電ポイント
屋外曲がり階段用は、標準で1ヶ所のみ充電ポイントを設置可能です。上下階ともに充電ポイントとする場合には、こちらのオプションで充電ポイントを追加する必要があります。

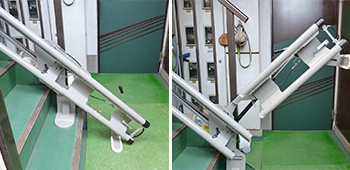

下部折りたたみレール

下部折りたたみレール
階段下すぐが廊下・ドアの場合、下階フロアにレールが飛び出し動線の妨げとなります。折りたたみレール適用で、下階フロアに邪魔なレールが飛び出さず、生活動線を妨げません。

選べるシート色

キャメル ブラウン

仕様

型式名 TL-B屋外曲がり階段用
操作方式 押し続け方式
駆動方式 ラックピニオン駆動方式
定格速度 6m/分(曲線部分走行時は4m/分)
定格積載量 92kg
最大昇降
行程
80m(斜辺+水平距離)
傾斜角度 0度以上、53度以下
充電用電源 家庭用 100V
駆動電源 充電式バッテリー
電動機 DC24V 0.2kw
